Fachböden – mit Trennblechlochung (ohne Fachbodenträger)

200 kg Fachlast (andere Fachlasten auf Anfrage möglich).
Trennblechlochung über  700 bzw. 900 mm – Lochabstand 50 mm.
Allseitig mit 3-fach Sicherheitsabkantungen (Längskante in Kastenform).
Geeignet für Trennbleche mit Steckstiften. Oberflächen: Verzinkt oder RAL 7035 – Lichtgrau.

Lochung mittig über 700 mm, Fachlast: 200 kg

Breite x Tiefe mm

Verzinkt

Preis €

Lichtgrau

Preis €

1000 x 300

Z 10030 M/7

24,79

K 10030 M/7

31,14

1000 x 400

Z 10040 M/7

28,88

K 10040 M/7

35,87

1000 x 500

Z 10050 M/7

32,59

K 10050 M/7

40,24

1000 x 600

Z 10060 M/7

36,35

K 10060 M/7

44,58

1000 x 800

Z 10080 M/7

43,94

K 10080 M/7

53,27

Breite x Tiefe mm

Verzinkt

Preis €

Lichtgrau

Preis €

1300 x 300

Z 13030 M/9

30,48

K 13030 M/9

38,77

1300 x 400

Z 13040 M/9

33,85

K 13040 M/9

43,77

1300 x 500

Z 13050 M/9

37,05

K 13050 M/9

48,90

1300 x 600

Z 13060 M/9

40,45

K 13060 M/9

54,74

1300 x 800

Z 13080 M/9

50,33

K 13080 M/9

69,00

T-Verstärkungszüge verzinkt
für Tiefenrichtung, passend für Fachböden mit C-Kanten

 für Bodentiefe

Artikel-Nr.

Preis €

 für Bodentiefe

Artikel-Nr.

Preis €

300 mm

Z 46030

4,51

700 mm

Z 46070

6,60

400 mm

Z 46040

4,97

800 mm

Z 46080

7,05

500 mm

Z 46050

5,46

900 mm

Z 46090

7,56

600 mm

Z 46060

6,00

1000 mm

Z 46100

8,17

T-Verstärkungszüge
für Längsrichtung, passend für Fachböden mit Kastenform, werden in den 40 mm hohen C-Kanten verklemmt.

Passend für Bodentiefe

Artikel-Nr.

Preis €

1000 mm

Z 46100

8,17

1300 mm

Z 46130

9,65

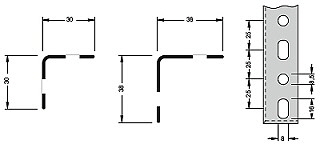

Winkelpfosten 38/38/1,7 mm
Einsatz bei Fachlast 125 kg

Länge mm

Artikel-Nr.
Verzinkt

Preis €

Artikel-Nr. Lichtgrau

Preis €

800

Z 38080

6,71

K 38080

9,05

1500

Z 38150

1,67

K 38150

13,23

2000

Z 38200

11,34

K 38200

15,31

2200

Z 38220

12,46

K 38220

16,89

2300

Z 38230

12,97

K 38230

17,54

2500

Z 38250

14,11

K 38250

19,13

2700

Z 38700

15,19

K 38700

20,59

3000

Z 38300

16,88

K 38300

22,89

Winkelpfosten 42/42/2,0 mm
Einsatz bei Fachlast 200 und 350 kg

Artikel-Nr.
Verzinkt

€

Artikel-Nr.
Lichtgrau

 â‚¬

Z 42080

8,78

K 42080

10,31

Z 42150

12,86

K 42150

15,10

Z 42200

14,93

K 42200

17,54

Z 42220

16,36

K 42220

19,30

Z 42230

17,12

K 42230

20,17

Z 42250

18,60

K 42250

21,85

Z 42270

20,06

K 42270

23,60

Z 42300

22,17

K 42300

26,16

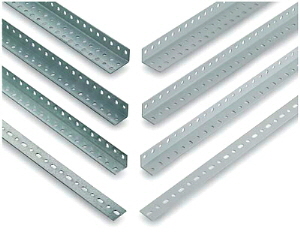

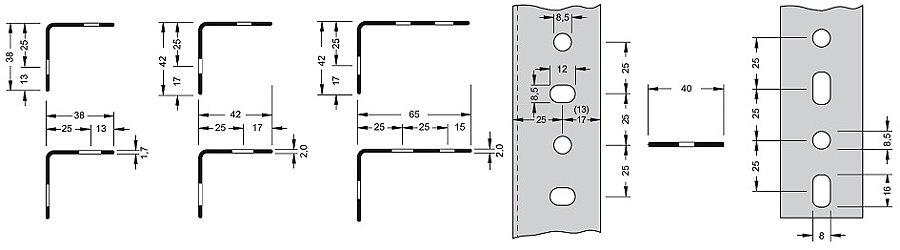

Lochwinkelprofile können allein oder mit Böden zu maßgerechten Konstruktionen z. B. Lagerbühne, Lagerbühnen, Podesten, Abschrankungen, Tischgestellen und ungenormten  Regaleinheiten, verbunden werden.

Bei Regal- bzw. Gerüstkonstruktionen sind zur Verwindungsaussteifung stets eine ausreichende Anzahl Eckplatten (Regale) oder Knotenbleche (Konstruktionen) zu verschrauben.

Gegebenenfalls ist eine zusätzliche Aussteifung mittels Diagonalkreuzstreben aus Flachbändern notwendig.

Für Stützprofile werden Stahl-Fußplatten zur günstigeren Lastverteilung, und für die Verbindungen aller Einzel-Bauteile werden Schrauben und Muttern benötigt.

Die Belastungsmöglichkeiten für die Lochwinkelprofile ergeben sich aus deren Abmessungen und aus der Verwendung als Stütze oder Träger. Dabei sind die freien Knicklängen bzw. Spannweiten von  ausschlaggebender Bedeutung. Bitte Anfragen.

Abessung

Länge

Artikel.  Verzinkt

Preis €

Lichtgrau Artikel-Nr.

Preis €

Winkelprofile
38/38/1,7 mm

2000 mm

Z 38020

11,14

K 38020

15,06

2500 mm

Z 38025

13,91

K 38025

18,87

3000 mm

Z 38030

16,64

K 38030

22,62

Winkelprofile
42/42/2,0

2000 mm

Z 42020

14,60

K 42020

17,23

2500 mm

Z 42025

18,31

K 42025

21,54

3000 mm

Z 42030

21,92

K 42030

25,84

Winkelprofile
65/42/2,0 mm

2000 mm

Z 65020

17,44

K 65020

21,09

2500 mm

Z 65025

21,81

K 65025

26,33

3000 mm

Z 65030

26,16

K 65030

31,61

Flachbänder
40/1,5 mm

2000 mm

Z 40020

9,65

K 40020

11,57

2500 mm

Z 40025

12,37

K 40025

15,17
